毛坯在带材上的排样方法称为排样。每个工件都有各种布局方案。

排列方式有直线排、单排、多排、斜排、对头直排、对头斜排等。

布局工作很简单，但非常重要。嵌套原则有以下点：

1 易于操作，安全，降低工人劳动强度为单一工艺模具，在冲压时应少转动物料，如物料利用率相同或相近，应尽量选用。

2 提高材料利用率占冲压件总成本的60%以上，是一项重要的经济指标。冲裁过程中产生的废料有两种：结构废料和工艺废料。在布局上尽量减少工艺浪费，提高材料利用率。

3 排料时应保证冲裁件的质量。这一点将在下一节中详细解释。

4 模具结构简单，使用寿命高。

5 精密模具在进行布局图之前，请进行冲压和叠加。该图的目的是确保所有废物被洗掉并获得完整的产品。首先，要确定产品的毛边，产品的晶粒方向要求，步长，带宽，产品参考面，合理的边缘和进给方向。有必要考虑冲头的顺序，弯曲的顺序，定位孔和圈的位置。

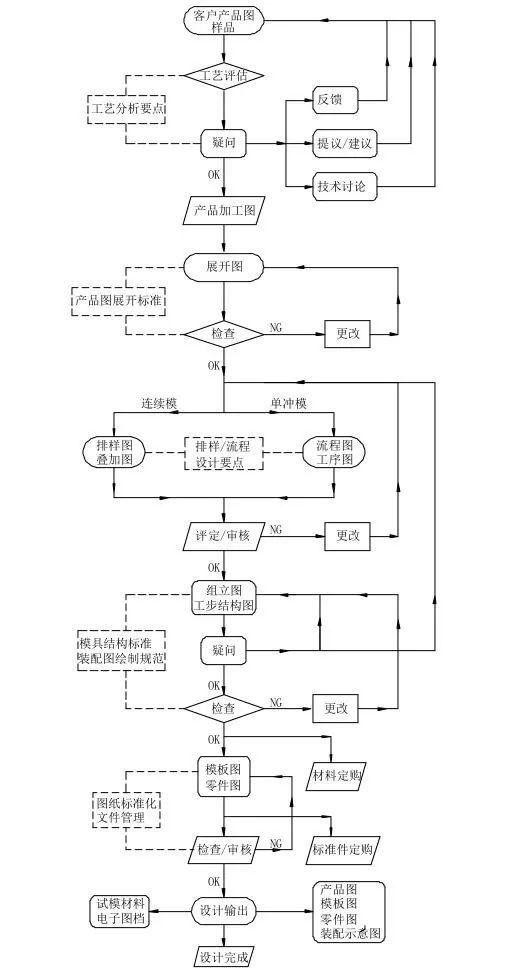

以上就是精密冲压模具的基本流程以及图纸了，在设计加工模具前应该严格按照流程来对模具进行冲压加工，这样才尽可能的保证生产出一套合格的冲压模具。
