货品长宽高:433.5*158*112mm
冲压模具:单冲模&复合模(非标定制)
产品应用/项目:智力打印文件机终端用户、智力全结合服务台、全全自动化制作主设备等

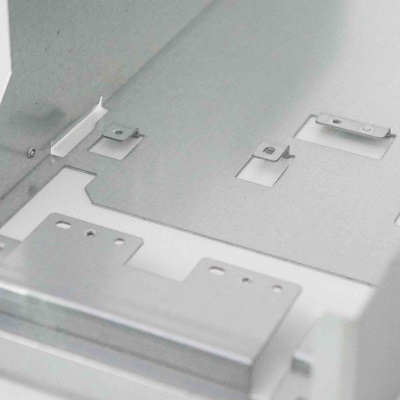

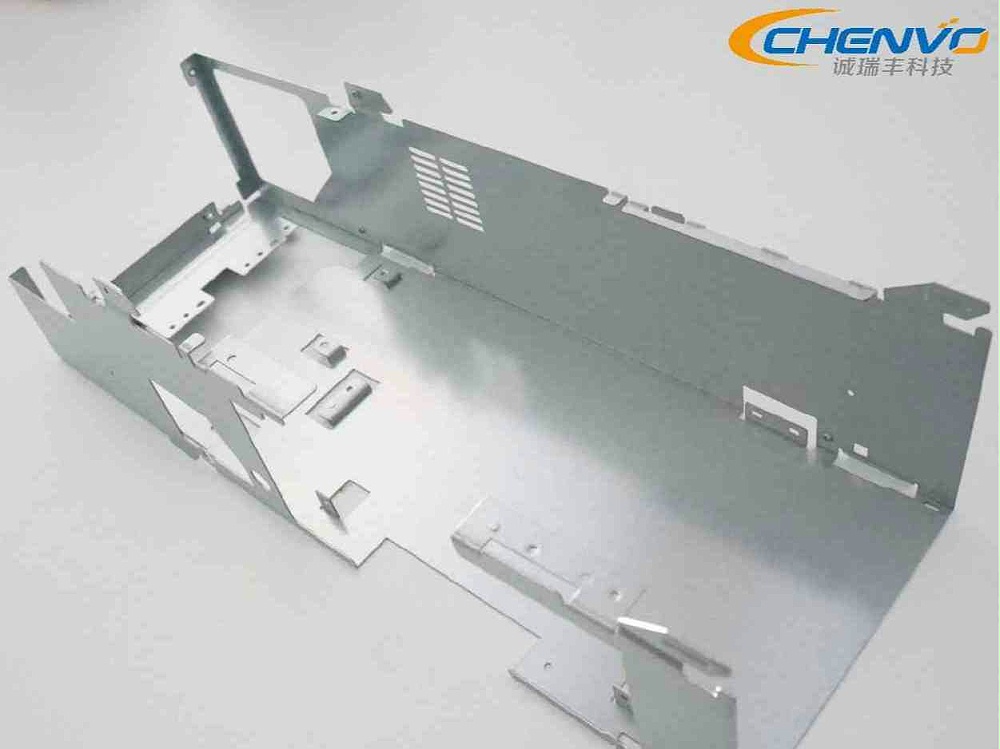

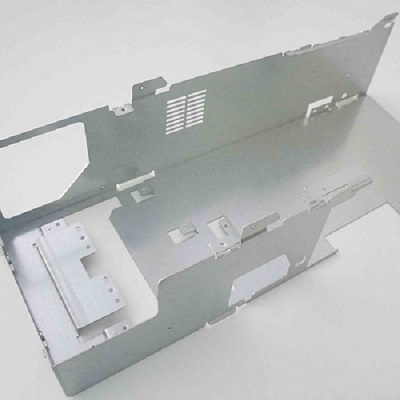

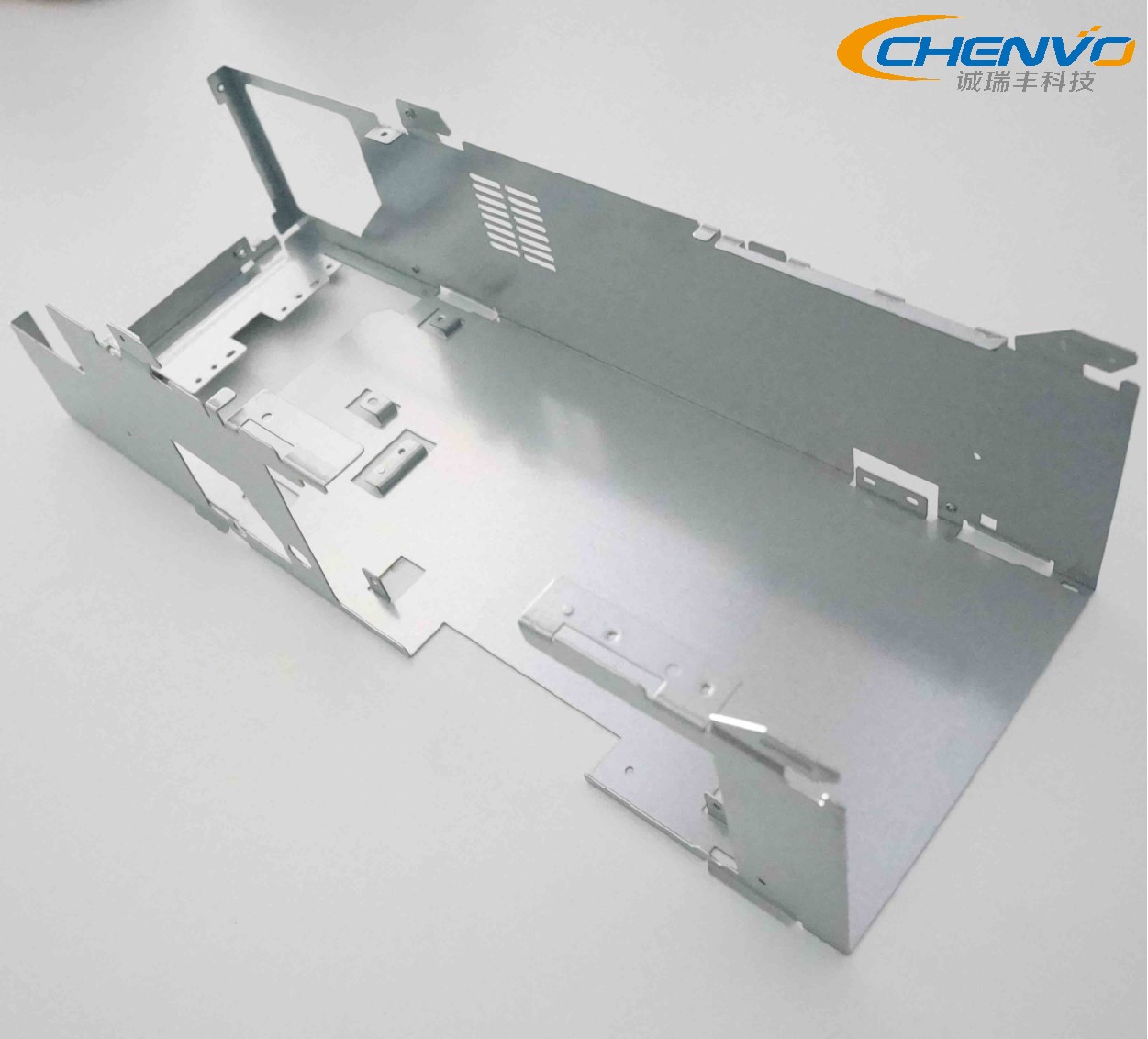

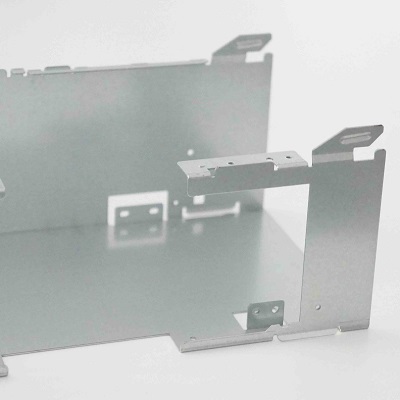

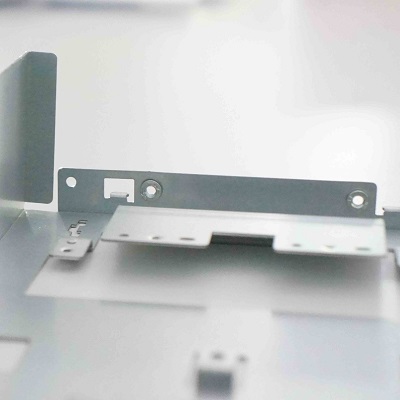

所示的镀锌板五金冲压件是诚瑞丰公司为银行无人值守终端循环模组而设计的一款底部外壳精密部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰注重五金冲压产品增值服务的开发,并荣获“国家高新技术企业”。
价格:按施工图纸价格多少
周期: 24小时
该零部件配备以上优点:
(1)结构稳定 ,该机械部件乃由镀锌铁板生产制造而成,兼备非常好的拉伸强度使用性能指标,单单从表面净化处理层也兼备特出的防潮性使用性能指标,坚硬程度比较适中;
(2)美观大气,如同如图是,物料金属光泽鲜亮,都可以作外形件;
(3) 求真务实性,元器件所经了3位方案师改进,各点的弯折多角度并且异形3孔的定位、尺寸大小都所经几次检测改变,保持其安装运行性能参数;
(4)迭代的性,制作化实现量产,型号版本升级更新换代会利索回应,有效降低了放进放进 ;
(5)耐用性,使用年限15年以上;
注:手机网页最下面多品牌完整图片用于展现镀锌铁板五金机械冷冲模件的品牌特性。
产品寸尺 | 433.5*158*112mm | 而铺展开的长度 |
763*455*1mm |
---|---|---|---|
产品材料 |
SGCC |
材料厚度 |
1.0mm |
产品重量 |
931g |
模具类型 |
单冲模&复合模,共7套 |
表面处理 |
无 |
加工难度 | 复杂 |
尺寸误差 | ±0.1mm | 角度误差 | ±0.3° |
数字序号
|
工序 |
冲床吨位 |
工艺说明及注意事项 |
1 |
复合下料 |
200T |
将设备设备的性能和皱形孔一天性冲压加工出,并且行维持设备的厚度耍求和维持设备毛刺发生特别耍求; |
2 |
啤孔,翻猪咀,凸米,拉伸 |
200T |
这次旅程有4道制作工序,冲裁出发展历程,这次旅程冲压加工模貝的连接结构更加有难度,定位精度特殊要求高; |
3 |
打批锋,翻猪咀,L曲 |
200T |
行程安排有3道生产工艺,使用如上;去掉周围飞边,为前因后果处理做做好准备; |
4 |
压钉 |
辅助器加工过程 |
压铆加工工艺,让结构件与螺母(螺栓)紧密联系结合在一起,足够投资者的拼装的要求; |
5 |
搭牙 |
14-M3 |
对14处唯一性孔对其进行攻牙净化处理,考虑孔位垂直线度方向角偏离值,牙孔的大小偏离值≤0.1mm; |
6 |
L曲,Z曲 |
200T |
以此行程安排完整2处场所的压铸弯折; |
7 |
啤孔,W曲,L曲 |
200T |
第十次模具冲压日程 ,凭借模貝对其进行元器件的W曲,促成的偏角想要会较高,处理速度较高; |
8 |
搭牙 |
4-M3 |
对4处特俗孔采取攻牙操作,目光牙孔面积大小误差率
; |
9 |
V曲 |
200T
|
最后次冷冲压里程; |
10 |
V曲 |
200T |
后来道冷挤压拆弯流程; |
11 |
品检 |
辅助工序 |
全方位查看热镀锌板五金电器冷冲模件的尺寸 数据误差及表面能外理后的金属机身要是否有及格; |
12 |
包装袋 |
辅助工艺设备 |
彩盒水利机电工程师制定个性化彩盒方式,提高护肤品之后续应用步骤中的高质量不合格,禁止消耗的资金; |
1. 我司热镀锌板家具五金冷挤压件有什么产业应用?
答:我司深耕精密五金加工行业 2三年,坚持创新驱动于细密五金配件机械压铸模具的结构成品设备的新成品研发及产生,镀锌板板五金配件机械压铸模具件日前的成品设备日前涉猎关于领域有财务关于领域、无线通信机柜、智力家具建材、顶级医药等关于领域,积累作文了不同复合原料料的手工加工心得,并刷出17项关于高新产品。
深圳市诚瑞丰公司多年来积极国外先进生产设备和培养高端技术人才,夯实基础,旨在为在推动中国精密智造升级行程中贡献出更多的力量和科研技术支持!
2. 五金冲压件有什么优点?
答:从以內三点阐述:
(1) 增强性 。五金机械配件模具设备冷压铸橡胶模具设备保障了五金机械配件五金机械配件模具设备冷压铸件的尺寸规格与外形表面层粗糙度,还在工作时保護了五金机械配件模具设备冷压铸件的表面层,和就算橡胶模具设备的生命周期大部分较长,但是五金机械配件五金机械配件模具设备冷压铸的水平安稳。
(2)应运本质特征大。五金工具配件电器机加工模具能加工出尺寸条件相对较大、外形较繁复的元件,如小到机械钟表的秒表,大到车纵梁、遍布件等,配上五金工具配件电器机加工模具时相关材料的冷变行通户相应,五金工具配件电器机加工模具的刚度比和刚度比均较高。
(3)学习工作效果。五金螺丝电器模具冷冲模制作加工制作的生产方式学习工作效果,且操作使用方面,有利于保证智能化科学化与智能化。这是正因为五金螺丝电器模具冷冲模是靠冲模和模具冷冲模设施设备来提交制作加工制作,普通的学习各种压力机的旅行路线2次为每7一分钟多达十几次,稳定学习各种压力要每7一分钟多达上百次甚至于千次上,有时每每模具冷冲模旅行路线就会受到其中一个冲件。
(4)价格能够控制。家具五金工具冲压模具工艺通常情况无切屑碎料出现,建材的耗费较少,且不需沒有升温装备,而能就是种省料,节省的处理办法,所以家具五金工具冲压模具工艺件的价格能够好地把控。
