企业产品的尺寸:422*62*58mm
冲压模具:单冲模&复合模(非标定制)
产品应用/项目:自动化口服药物存取成混合式柜、5G室内成混合式化机柜、高品质皮秒激光机器等

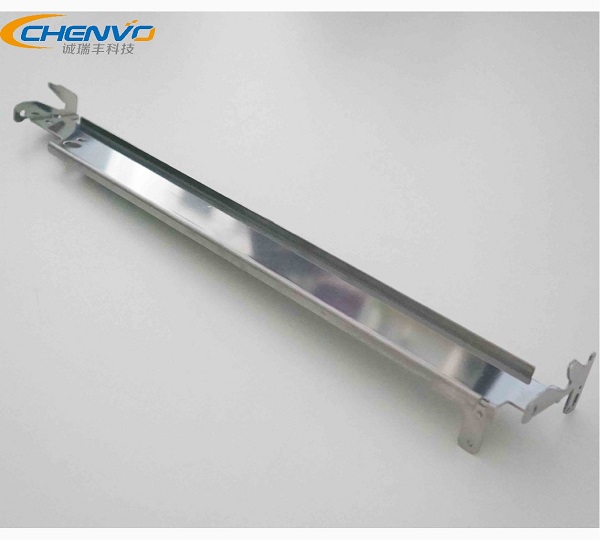

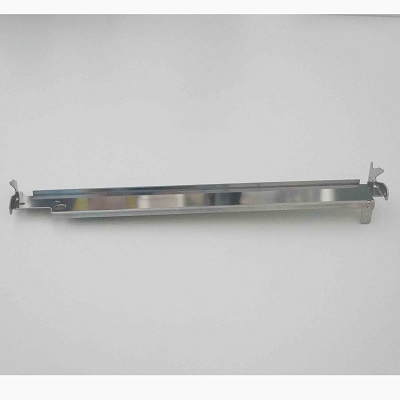

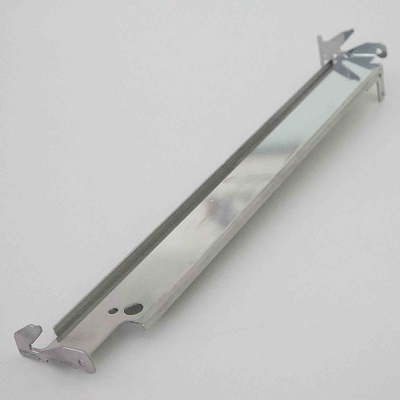

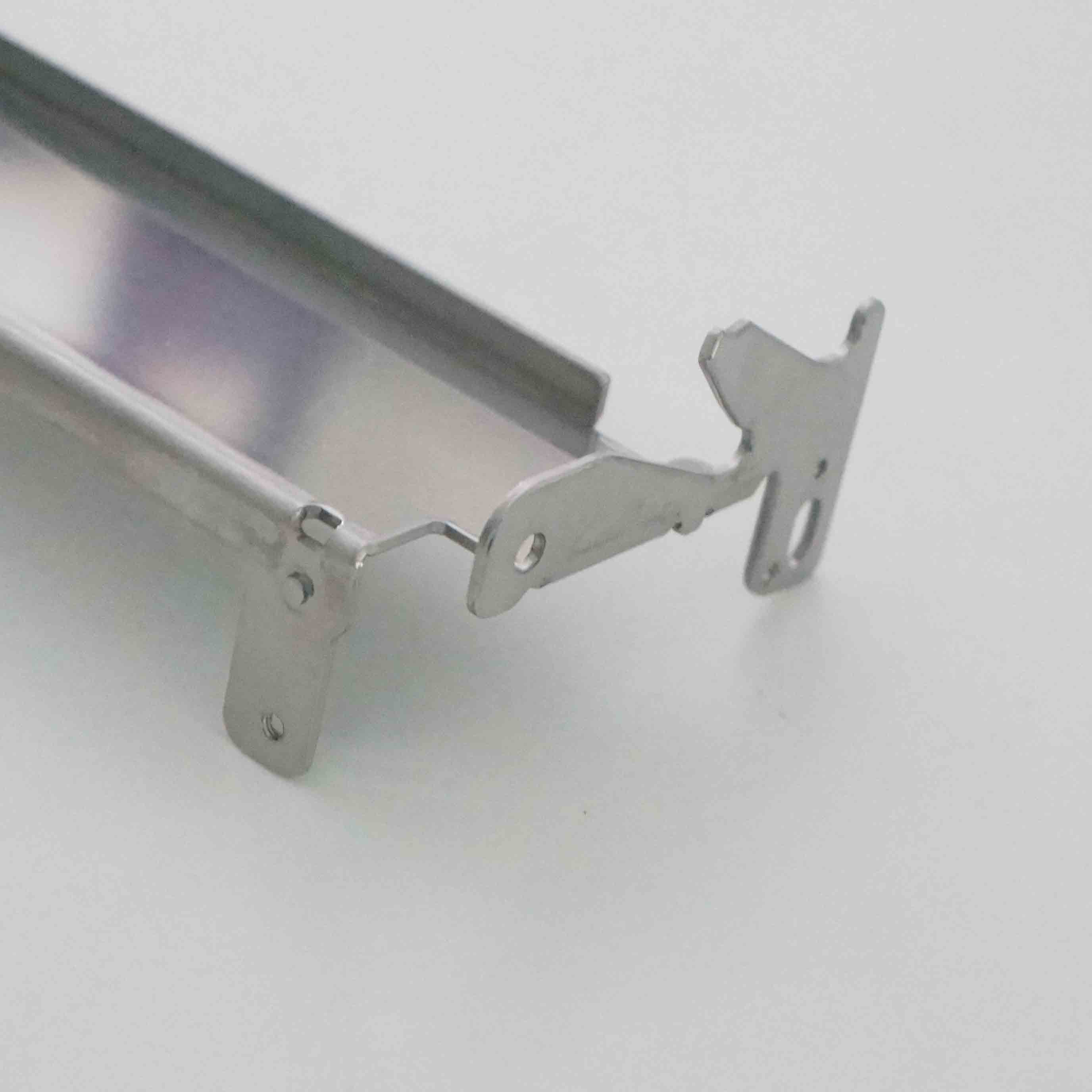

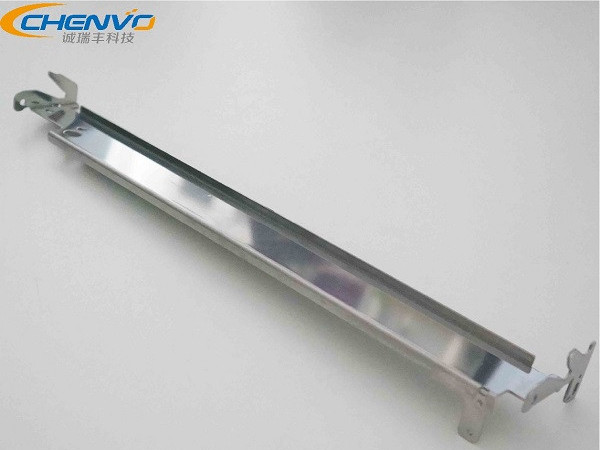

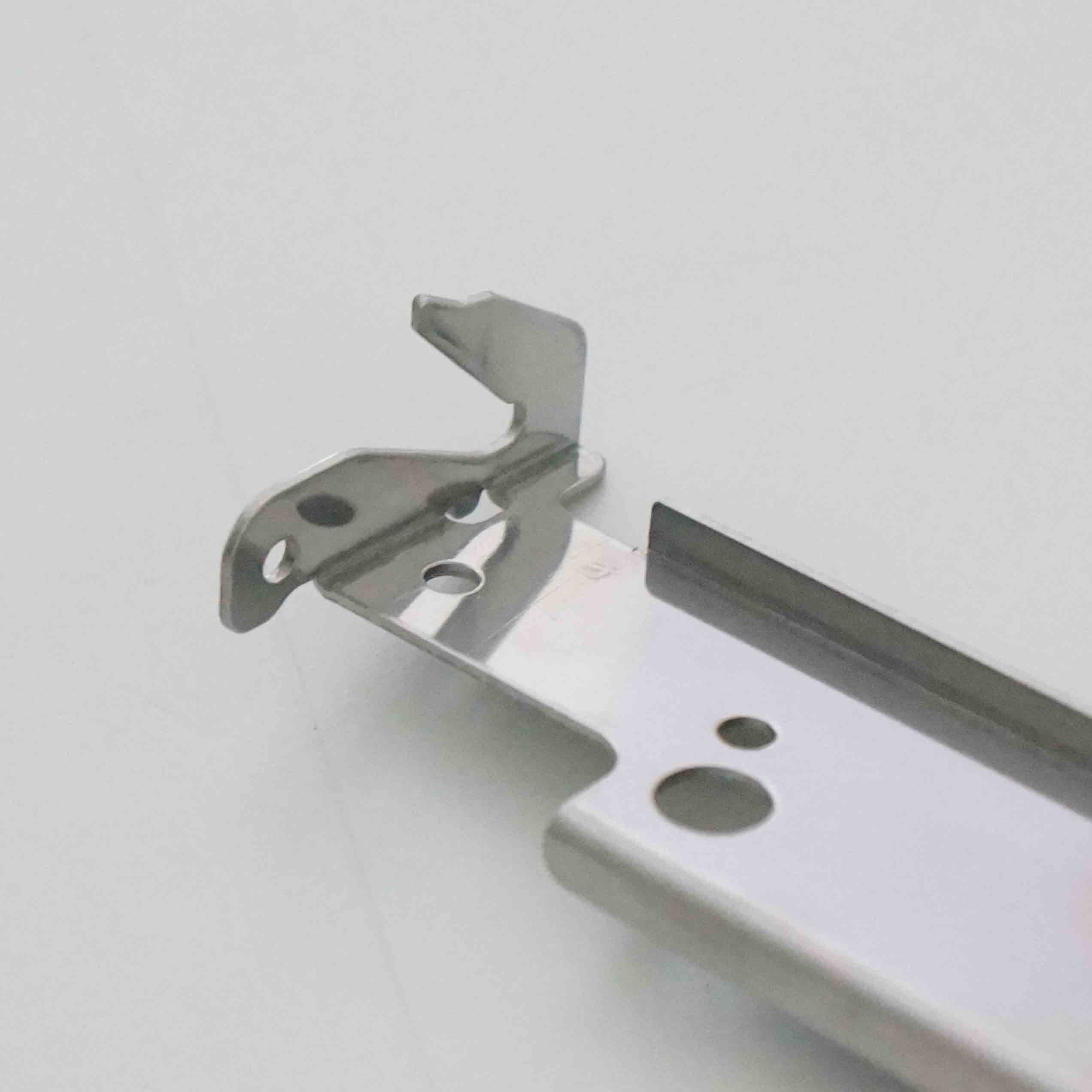

所示的不锈钢五金冲压件是诚瑞丰公司为ATM机出钞模组而设计的一款精密度高、耐腐性、美观的旋转支撑部件。本文主要从多方面展示该部件的参数、工艺以及一些常见问题。诚瑞丰公司提供金融领域精密冲压件一体化的定制化解决方案。
价格:按方案报价为
周期: 24小时
该零部件配备如下优势:
(1)比较稳定量分析,
304304不锈钢冲压模具件由原料料304304不锈钢冲裁而成,其具备着的耐腐性机械性能能够 维持在很多学习环境下(或长远很常见的事了下)的平衡一致形,这对 ATM的精密结构部件来说是极为重要的;
(2)好看性,要经过磨炼增加光泽后,制作享有非常好的清亮效率,让好看时尚,可用来产品的的外貌件;
(3) 激光补焊性,很好的激光补焊功效可能考虑其在里面的组成部分件繁多性嵌接各类产品拼装,工艺功效优秀;
(4)换代性,订做化批量生产,好产品特点方便刷新,资金有效率控制;
(5)紧密性高,贵司有着许多年中高档紧密五金冲压件分娩阅历,对货品紧相对密度规范严格要求(把握数据误差范围内≤0.1mm);
注:页面内容尾部更大服务全面婚纱照以呈现不锈钢板五金螺丝五金冲压件的服务的特点。

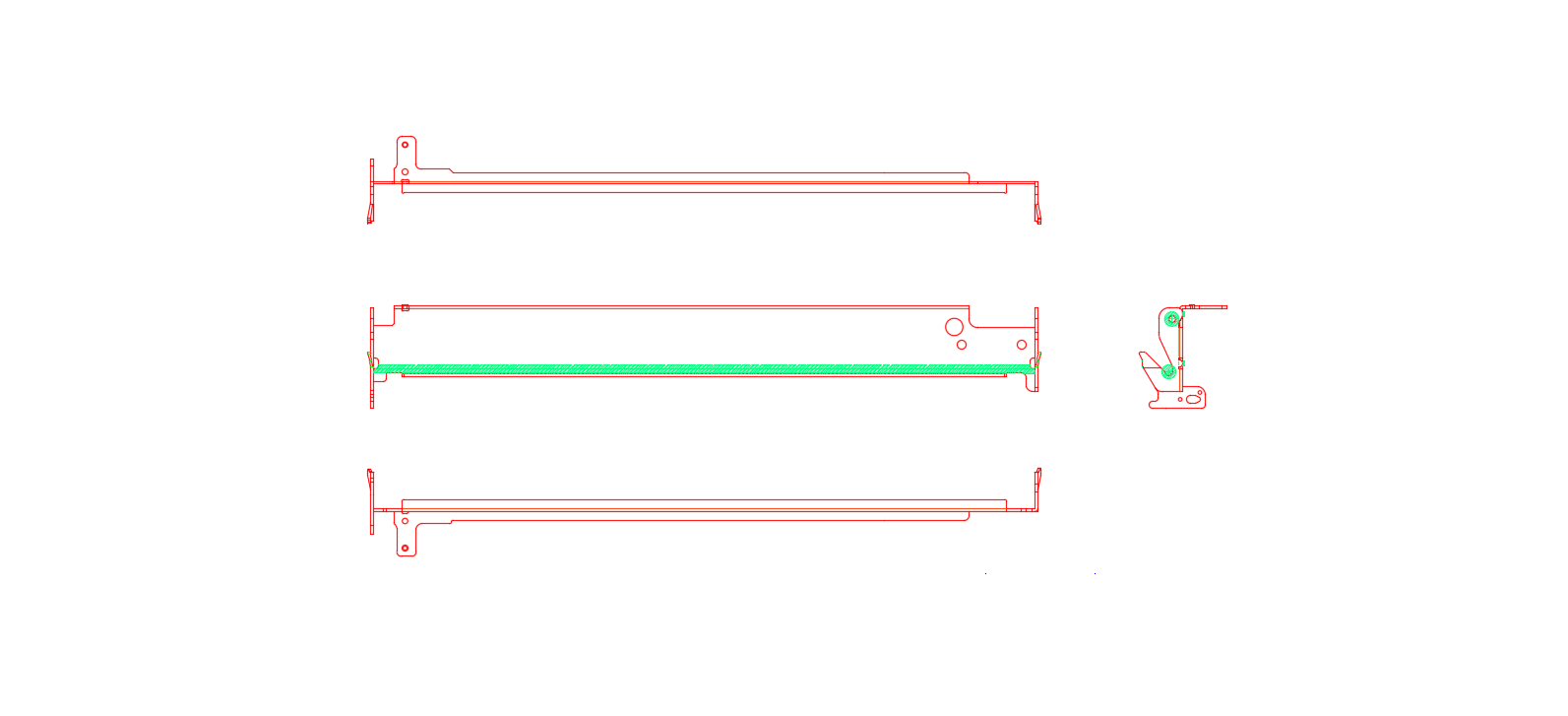

| 产品尺寸大小 | 422*62*58mm | 拉开长宽 |
422*95*1.5mm |
|---|---|---|---|
| 产品材料 |
SUS430 |
材料厚度 |
1.5mm |
|
产品重量 |
220g |
模具类型 |
单冲模&复合模 |
| 表面处理 |
抛光 |
加工难度 | 复杂 |
| 尺寸误差 | ±0.1mm | 角度误差 | ±0.3° |
|
顺序号
|
工序 |
冲床吨位 |
工艺说明及注意事项 |
|
1 |
复合下料 |
160T |
可以同时把产品的外形和了孔一次性冲压出,同时可以保证产品的尺寸要求和保证产品毛刺高度要求; |
|
2 |
打批锋,冲孔 |
160T |
路程来完成2道加工过程,除去裁割边的麻点和冲开制作孔高低的原型; |
|
3 |
啤孔 |
160T |
以此冲裁加工品拥有孔,口径出现偏差的原因掌控在0.1mm比率内(与塑模高精度、成员进行操作等一些); |
|
4 |
L曲,押曲 |
160T |
斜度公差抑制在0.3°范围内之内,硅胶模具弯折制造就能够较大度 保障好产品长宽高的想要和种植期间维持性; |
|
5 |
校正 |
160T |
较准类产品的表面能增长幅度数据误差率,一起逃避腐蚀痕迹数据误差率; |
|
6 |
搭牙 |
二次加工 |
对好产品任意座位的孔对其进行攻牙激光加工,为折装做需备,关注逃避面上刮伤; |
|
7 |
表面处理 |
二次加工 |
经由电离水全自己化消防喷淋擦洗线避开面脂肪油及水渍; |
|
8 |
品检 |
辅助工艺 |
全面性体检不锈钢材质的五金工具冲压工艺件的外形尺寸差值及表明划伤等品質追求; |
|
9 |
包装 |
辅助工艺 |
内包装机工程施工师结构设计專屬内包装机计划书,提高软件放前续经营期间中的品级达标率,逃避耗率; |
1. 不锈钢材料五金配件冷冲模件外观可能造成划伤的缘由是之类?
答:裂痕修复的诞生核心是由部件和冲压模具设备加工外壁层导致较为中国移动,在必定水压的功能下,促使坯料与冲压模具设备加工边缘外壁层直接的诞生出现摩擦,国内坯料的形变热使坯料及合金屑熔敷在冲压模具设备加工外壁层上,使部件外壁层划伤诞生裂痕修复。而装饰管历经镜面抛光治理 然后,外壁层通畅壮丽,裂痕修复也更简易诞生。
深圳市诚瑞丰公司深耕精密五金冲压件的生产已有23年,对于不锈钢五金冲压件的加工方法已经摸索出了独有的生产工艺和包装运输方式,大幅降低了生产过程中因操作不当而形成的损耗。
2. 冲压时使用冲压油的原因?推荐的冲压油品牌?
304不绣钢模具冷冷冲压油的适用颇为己任要,用废润滑油、菜籽油、重复油等非专用型油料会加重损害铝件的高质量。特点指标顺畅的模具冷冷冲压剪切油有硫氯包覆型使用剂,在提高极压特点指标的同一时间,解决铝件造成固化、倾斜、毛刺发生、爆裂等话题。同一时间为了能够铝件半成品的易清晰性,需承担量适用低粘性的模具冷冷冲压剪切油。
选择的使用 CUT-312铝合金冲压工艺油,并不是不错杜绝加工处理中的刮伤、擦痕、拉花、拉爆、煅烧焊合、开裂等现状,维护铝合金的表层金属光滑度和gps精度,少塑料模具的偏磨,还能能够抑制深蓝色油泥的带来,使铝合金产品工件变得更加清扫。
