所示的冷轧板钣金加工件是诚瑞丰公司为5G室外一体化机柜机的热交换模块而设计的一款主体连接器控制面板。诚瑞丰公司全面助力5G基站机柜的最新方案优化和量产布局。本文主要从多方面展示该部品的参数、生产工艺以及一些常见问题。
价格：按图样价格行情
周期： 24小时
该零部件有着低于显著特点：
（1）几处来了钳工工作，会让结构件的主装掌握其他的将性；
（2）表明做了镀锌铁皮净化处理，整洁美观且升高了相对稳定义；
（3）空间结构虽较为复杂但合理可行，与热对换器的其余部位无接缝嵌接；
（4）角部采取有效圆鋭设计方案，安全可靠外观；
（5）定制化化生產，利索面对产品的功用相继游戏更新而以至于的的结构转变 ，整体规划性生產；

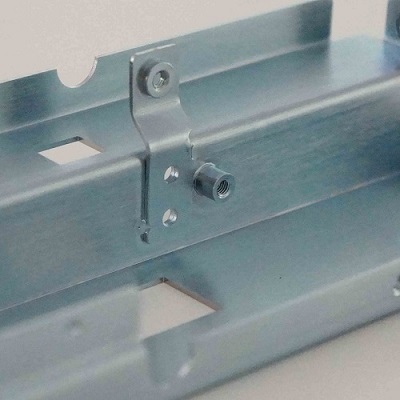

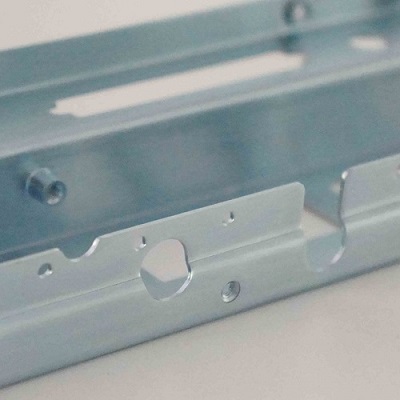

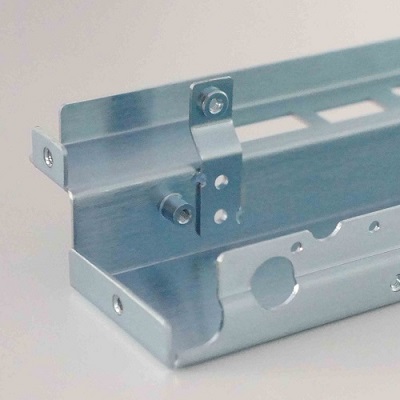

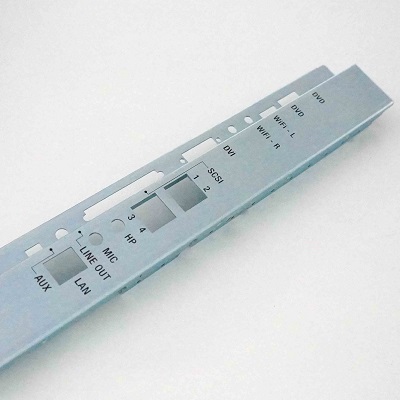

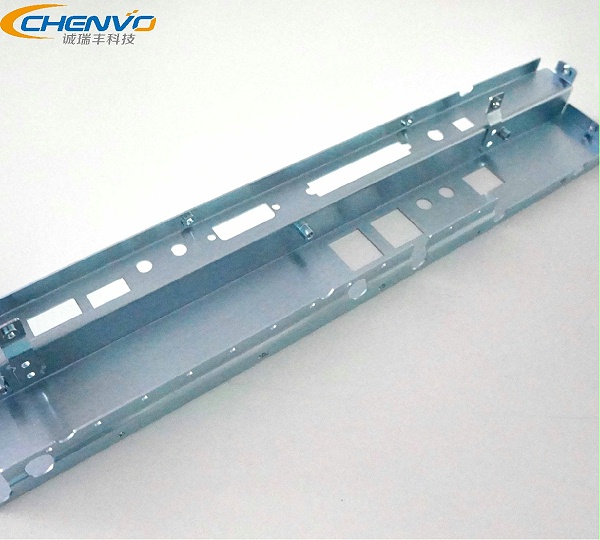

注：网页边侧更多的货品详细的照片头像以展示出该冷扎板冲压模具件的货品共同点。
| 产品大小 | 353.5*62*30.5mm | 做好长宽高 |
370*110*1.0mm |
|---|---|---|---|
| 产品材料 |
SPCC |
材料厚度 |
1mm |
| 表面处理 |
拉丝+环保蓝锌（膜厚8um) |
加工难度 | 复杂 |
| 尺寸误差 | ±0.3mm | 角度误差 | ±0.5° |
|
序号 |
工艺 |
工艺说明及注意事项 |
|
1 |
数冲下料 |
通过数控内外冲压机没置工作流程，冲裁出带钢板钣金工艺件指定的的图行、使用量和产品的质量，该步骤与产品的的大小公差广泛想关； |
|
2 |
去毛刺 |
将手工加工出来了的立体图冲压模具件的刺状物或飞边除去，麻点角度必要管理在 0.2mm这； |
|
3 |
拉丝 |
不断提高了食品看光亮度，同一时间使食品的界面具备更强的防腐蚀学习能力； |
|
4 |
折弯成型 |
首要次拆弯，订好发展历程，便现在来的工艺生产加工； |
|
5 |
钳工 |
压铆加工制作工艺 ，让结构件与螺母（空心铆钉）严密构建，能够满足消费者的制造的要求； |
|
6 |
折弯成型 |
其三次折弯加工，定好设备结果英文形状图片 ； 偏角公差控住在0.3°依据内 ； |
|
7 |
组焊 |
本部品由 2个不一管控部件组焊而成，焊点高低及长度确定误差管控在0.2mm之内； |
|
8 |
表面处理 |
外表来热渡工作，二是从而美感，二则是可行提高自己企业产品耐造性，资料其顺应条件工作能力； |
|
9 |
丝印 |
利用加盟商类新产品试用期需要实行外部丝印，新款上市类新产品采用于按钮开关内脏器官，丝印技巧标牌，小心时请字休、花图案断掉或起泡； |
|
10 |
品检 |
着力查检加工处理产品的外形尺寸不确定度及外面划伤等高品质标准； |
|
11 |
包装 |
冷轧钢板板钣金工艺件有打包建设项目师设计制作的特权打包策划方案，旨在通过极大化解决產品后面续运作模式方式中引发的冲撞压扁和从表面刮伤； |
1. 热轧板扳金件基本上都具备着啥子特质？
带钢板
钣金喷漆件 笔直度提高、表层光滑整洁度提高
， 利于实行
繁多表层喷涂料 手工加工、种类多，不同的用途广，同時有五金冲压特殊性高和时不时效、示弱点低的特殊性.
2. 不锈钢钣金件有几种表面处理方式
我公司所制作钣金件件均为非标准件货品，据买家装配图实际需求订制制作。
因软件价额是要根据软件的的材质或新工艺关键的，不能的标准收费。喜爱议标！
3.室内三合一化机柜的钣金折弯件要需注意哪些？
①区域防腐蚀。对此室内外机柜的吵架后冷战板钣金工艺件都可以使用外表层处理，切断的空气与五金的立即接觸而会出现空气氧化起锈的的情况；
②结构设计要更合理可行化。这与露天机柜标准系统紧密联系有关系，车辆的操作安装必要灵敏各种各样。
