板金代加工件放样图称之为为“变大样”，是依据土建工程图（视图）的一般标准或杆件的主要模样，依据正投射方法，将杆件按碱式盐层或里皮长宽比画在放样台、厚纸板或不锈钢上所获资金的单线图，画放样图的历程就是指放样。
（1）图纸比例怎么算与表示法资源
放样图是以1:1的实尺比例进行绘制，并按钣金加工件中性层弯曲半径或里皮尺寸进行必要的计算及展开，以获得产品制造过程中所需要的放样图、数据、样杆、样板和草图等，然后完成在钢板或型钢上的划线号料等工作。它依据的施工图是将产品立体形状按一定比例放大或缩小绘制，如图4-20（a）如图。放样图上1:1的数量不仅仅能精确性揭示奖品的的尺寸大小和的样子，还可直接的用在绘制，另外并不提示一般的中性层、里皮在内的的尺寸大小，也不必划上板厚，如同4-20（b）如下。互相作业图上不仅仅需得出结论投影仪的联系，内层或部分区域的的联系，线描几个上述视图或剖视图及部分区域缩放图等，还需标明结构’的全都图片尺寸与形位公差、单单从表面不光滑度、版头栏及有关的技术性描述等才华精加工成型法。
（2）样式建模线型 放样图线框的大小没管于系紧要，但常必须要 使用一些与伸展管于的重要性手游辅助线框，而去除视图例与放样没管于系的线框，几乎可去除与伸展切料没管于系的视图。

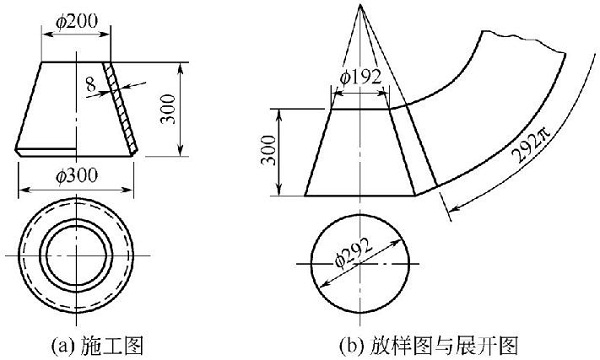

（3）如下图所示4-21右图的锥管放样图与安全室内装修图纸，其反差非常大的，在放样图主视图上添找出了锥管头的锥节点，并按中性粒细胞层法将锥管主、俯览图仅划变为单线图并引注。更是在开始图图进去拉掉与开始图上下料没有关系的俯览图，并仅引注锥管的开始图厚度宽度。
