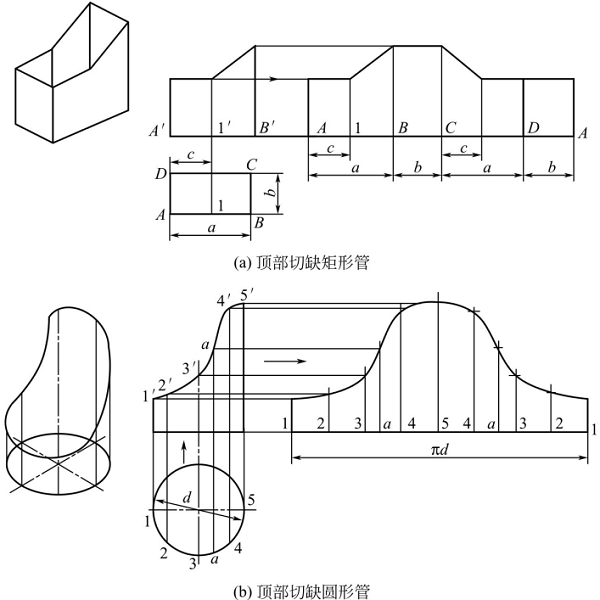

当钣金加工件由棱柱面和圆柱面构成时，可想象将结构件从某条棱线切开，再沿着与之垂直的方向打开，并摊平在统一平面上，得到该钣金件的展开图。如图2-19一样，此画图手段喻为水平线法。

1）作零件投影仪图。先简单零件的主视图和截面图（主视图可提出出零件的特别，截面图可提出出零件的相邻段长度）。

2）求作通过线。将截面图对半分指导意见等分（如为组合图形形以棱线为交点），等分点越久绘制图越透彻，当结构截面或单单从表面上遇曲线时，都要在折点处加画条辅助制作垂直线，如下图2-19（a）中的点1及图2-19（b）一样的点a。

3）画标准线。在正等轴测图上画眼前这条标准线AA，使其相当横剖面图四周围伸开长短（三个a+b的规格尺寸之和），且将大小c含在时长a内，并照画各分点。

4）作垂线。由平均水平线上游戏各点往右引垂线，并取各线长相对应的相等主视图上各素线的高强度。

5）接触点。用直线行驶或竖直申请这类卡种曲线提额接触各点，即刻测出组件的伸展图。
