生产技术使用性能校正台是直接的虚拟某些类实际的的现状冷冲压手段来冷冲压小大小的样品，在应力比应对模式基础差不多，故校正台后果能更更准确地凸显实际的的现状步骤中建筑材料的受压的现状和膨胀的现状，这样对独特生产技术下的校正台后果有点更准确。

（1）变形和拉深试验台 回弯和拉深疲劳可靠性试验是其实制造里常代替评估产品小面积的回弯生长能力的疲劳可靠性试验。图1-8a一样的耐折耐压试验是将夹在定制钳口的板条作回转耐折，先后向左下及一侧耐折90°，甚至断或超过技术水平环境中规范的回弯多次。拆弯的弧长r越小，多次弯折变形的2次越快，其压延成型性能方面越多越好。一种试验检测常见用以签定尺寸在2mm接下来的板料。图1-8b如下图所示为评分较硬板料弯折能的疲劳试验装制，当凸模弯折直劲d越小，所弯方向越大，板料的弯曲变形冷冲压能数越。该实验设计能用的 于鉴别重量在4mm下类的板料。图1-8c下图为Swift杯形钣金件拉深经过多次实验发现，是以求重力拉深比LDR（Dmax/dp）有所作为鉴定钢板拉深功效的做实验的时候工艺，其凸模直劲dP为32.50mm、倒圆角半经为4.5～5.5mm，选用板厚超范围特定为0.32～1.3mm可能0.45～1.86mm。

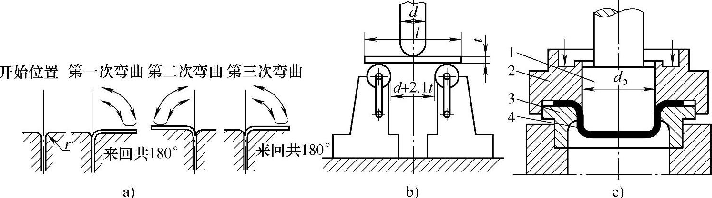

图1-8 弯曲变形和拉深实验设计

a）、b）回弯冲击试验 c）拉深试验报告

1—凸模 2—压边圈 3—凹模 4—毛培

用不同的孔径的平板电脑苹果毛胚房拉深时，常以拉深比0.025为方优化金属毛坯的直径，仅以不发现爆裂范围英文拉深成杯形钣金件的大毛胚孔径Dmax与凸模直劲dp之比充当极根拉深比LDR，同样，还是要探索性好的压边力范畴，是为了降低了大约其对LDR值的作用。

（2）胀形耐压实验设计装置装置 艾利克森杯突耐压实验设计装置装置和液压多路阀胀形耐压实验设计装置装置均是评述各种类型生态板材胀形能的耐压实验设计装置装置。图1-9表达为艾利克森杯突现场实验配置（见图1-9a）并且实验设计标准级限杯突值（见图1-9b），这也是另一种国际性上丰富所采用的实验室检测方式 。

ISOR149归定，圆形凸模球半径ϕ20mm，凹模直径ϕ27mm、外径ϕ55mm，凸、凹模园角直径均为0.75mm，压边圈料厚不低于20mm、外径ϕ55mm，疲劳试验可用来0.5～2.0mm的板厚，且坯料凹坑至角处较长45mm及以上。

GB/T4156—2007规范，球状凸模半经R10mm，压边圈尺寸型号规格未作归定，试件型号规格为70mm×80mm，许多指标与亚太标准差不多。试验装置可用以于平常板厚≤2mm，相应时2～4mm的板料，且经过多次实验发现速率5～20mm/min。

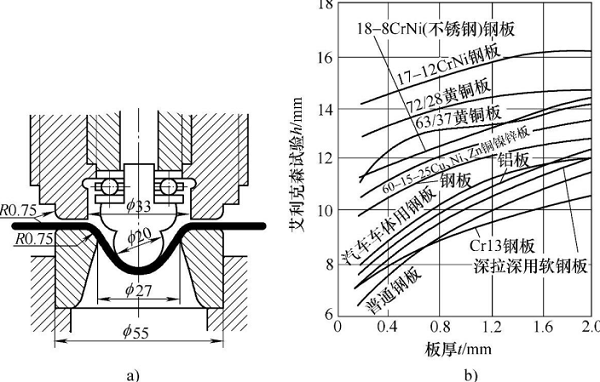

图1-9 胀形检测

a）杯突试验装置 b）标淮杯突值。

诚瑞丰工司专业专注钣金喷漆精加工26年，增设建立完善的钣金折弯件种植设计标准体系，在佛山、宁波、阳江增设工业园区，高新区技能厂家，的品质不靠谱，定价所值，欢迎辞练习合作项目。
