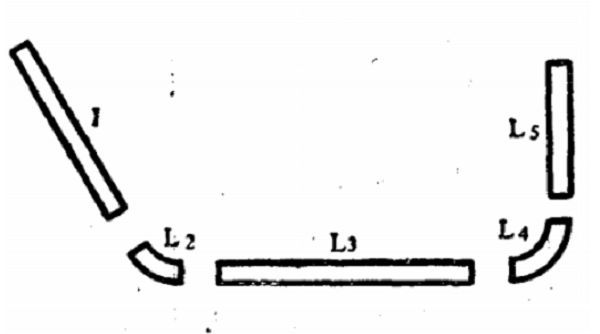

五金冲压加工件有一道折弯工序，需要计算展开长度，属于产前准备工作中的一个细节。诚瑞丰冲压厂致力于打造成熟工艺，生产高品质工件，为此，工程师已经设计出来一套测量冲件展开长度的方式。其原理是利用计算公式，将各种直线和弧线的参数相加，如下图所示：
1. 显然，总的长度是各数据报告之和。直边参数设置可就直接在线测量，关于L2 和 L4的半圆线段，可骗法角度来来计算函数，用直规尺测定出半圆的直径，为旺角内缘尺寸与拉伸的直径之和，弧长的来来计算函数是：L= πRα180 ，在其中L（弧长/mm毫米）、 α （拉伸角度来）、R普通层圆弧的半径（R=r+kt/厘米）、r（弯曲成曲率半径 /mm）、k（碱式盐层位移性能）。

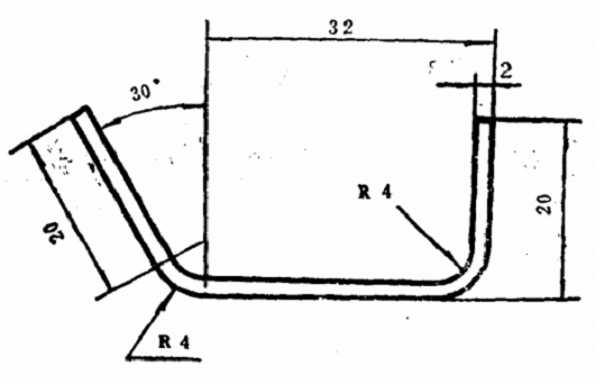

2. 还，还可根据还的那些日子来熟知五金机械冲压工艺加零件的绘制高度咋样确定，方式图所显示：
从工件的装配图指标中得出计数公式中的几项指标为：t=2直径,a2=30°,a4=90 °，r2=r4=4mm。
因而r/t=4/2=2，由关系式得：k=0.45；以此来类推：L2=0.0175 ×(4+0.45×2)×(90-30)≈ 515mm；L4=0.0175×(4+0.45X2)×90 ≈7.72mm
各蹭蹭蹭蹭那部分长短:L1=20mm;L3=32-2-4=26mm;L5=20-4-2=14mm.
很显然，五金机械模具冲压加钢件的生成高度为：L=L1+L2+L3+L4+L5=7287mm。
上述归属于基本原理值的算起，在现实的工作中须要出样测试英文，来判断最后结杲。
