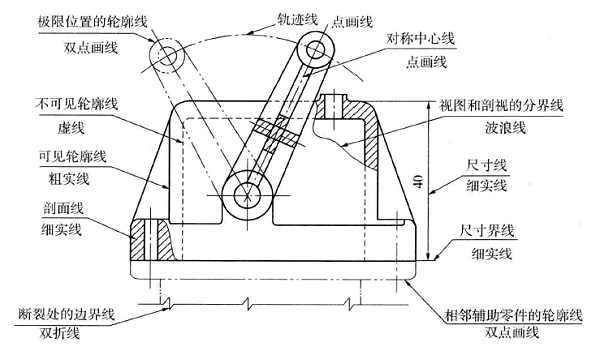

工程制图基础知识是现代钣金加工工艺的基础，学习行业制图标准及其有关知识，培养绘制和阅读钣金工程图样，是诚瑞丰钣金工程师的一项基本能力。

(一)     图纸幅面及格式

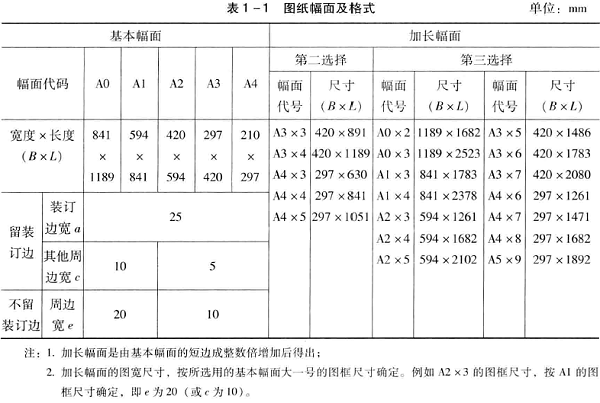

图纸幅面及格式如下表所示

1、图纸幅面

图纸是绘图的载体，标准的图纸幅面共有五种，分别为A0A1A2A3A4。

2、图框格式

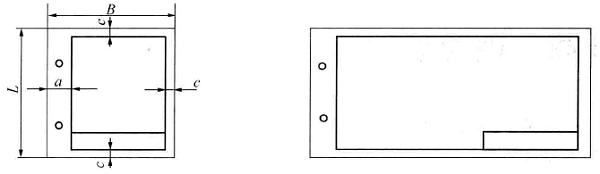

在图纸上用粗实线画出的线框，对于需要装订的图纸，其图框尺寸通常为a=25mm,c=5mm或10mm。

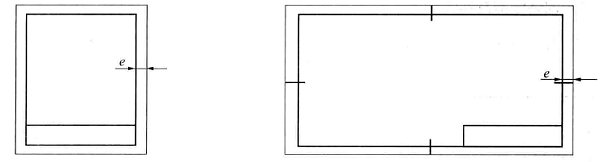

若图纸不留装订变，则e=20或10mm,如下图

(二)     钣金加工工艺图纸的标题栏

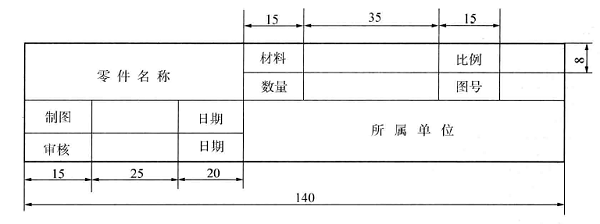

标题栏位于每张图纸右下角的图框，与看图方向一致。标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分割线用细实线绘制，如下图。

(三)     钣金图纸上的字体

字号：国标中以字体高度海标字体的号，如字高系列1.8,2.5,3.5,5,7,10,14,20（mm）等。

字体：图样上的汉字应写成仿宋体，并采用国家正式公布推行的简化字。汉字的高度h应不小于3.5mm，字体的宽度约等于字体高度的2/3.

要求：字体工整、笔画清楚、间隔均匀、排列整齐。

以上就是钣金加工工艺的图纸基础知识，图纸的制作注重对细节的把控，尤其是对精度要求很高的钣金件，一张优质的图纸能带来更好的加工效果。更多详情欢迎联系辉达娱乐-辉达注册-官方指定注册登录平台 - pghd。
