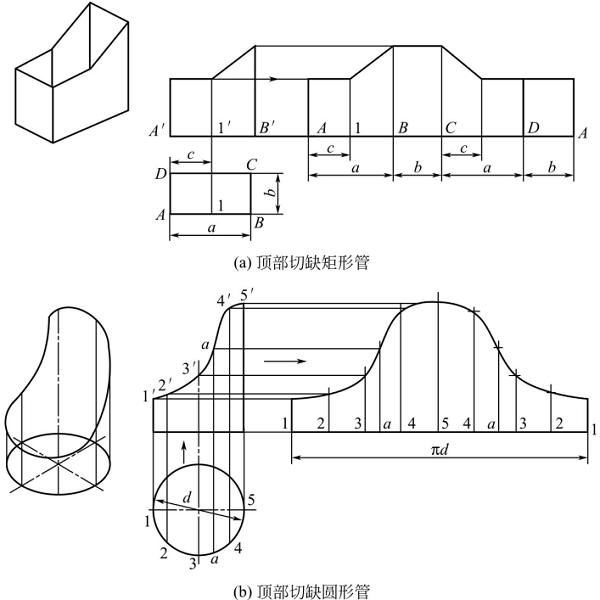

当钣金加工件由棱柱面和圆柱面构成时，可想象将结构件从某条棱线切开，再沿着与之垂直的方向打开，并摊平在统一平面上，得到该钣金件的展开图。如图2-19图甲中，此画图办法分为垂直线法。
1）作零件投射图。先具体行政行为零件的主视图和坡面图（主视图可表达出来法出零件的高，坡面图可表达出来法出零件的欣赏这直径）。
2）求作综合线。将段面图分给实施意见等分（如为双边形以棱线为交点），等分点就越多选取图越准确，当钢结构框架段面或表面上上遇曲线时，需求在折点处加画一点辅助器垂直线，如下图所示2-19（a）中的点1及图2-19（b）图示的点a。
3）画级别线。在平行面上画这条级别线AA，使其约等于有点复杂图周边绷直时长（两大a+b的长宽乘积），且将间距c含在总长度a内，并照画各分点。
4）作垂线。由品质网上营销各点向左引垂线，并取各线长分别相等主视图上各素线的长度。
5）联接点。用条直线或均匀曲线拟合联接各点，既可以断定钢建筑构件的绘制图。
