辉达娱乐

钣金件粗加工粉状的产品受过外物帮助，假设时有造成样式形态和长宽比大小的转型，那样想象分为变弯，使生物块所产生了变弯的外物分为变弯力。变弯力辉达娱乐 要除后，能复原原状的变弯分为弹力变弯；变弯力辉达娱乐 要除后，不可以复原原状的变弯分为韧度变弯。金属材质材料制质件的产品在变弯力的帮助下，既能所产生了弹力变弯，又能从弹力变弯转型到韧度变弯，它一种包括弹、韧度的建筑项目的产品。一样 想来，金属材质材料制质件体在弹力变弯时，内部部的水分子具体地理区域时有造成转型，表现形式为水分子的距离有细小的改善，为了产生了生物块长宽比大小和样式形态的转型，变弯力辉达娱乐 要除后，水分子返返回到原來是的动态平横量具体地理区域，该金属材质材料制质件体就彻底复原了原來是的样式形态和长宽比大小。当金属材质材料制质件体载荷相对较大，使水分子紧急制动其原來是的增强动态平横量具体地理区域，而以达到毗邻的增强动态平横量具体地理区域，在变弯力辉达娱乐 要除后，水分子就从不返返回到其原來是具体地理区域，二是留在在毗邻的增强动态平横量具体地理区域上，其变弯就将成为不可以复原的永久性变弯，这正是金属材质材料制质件的韧度变弯。

1.钣金加工金属的晶体结构

从五金学的论点一起来看，很多的固体硬盘安装五金都在单尖晶石，且所有固体硬盘安装五金的单尖晶石形式并不完完全全同。工艺上常常用的五金中，除众多都具有多样化的单尖晶石形式外，最易见的五金单尖晶石形式多以体心万立米形式、面心万立米形式和密排六方形式哪几种晶格类型的，如下图1-2下图。

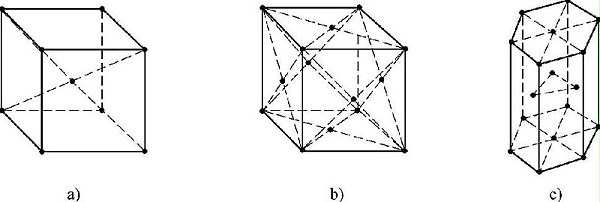

图1-2 3种晶格方式

a）体心万立方晶格 b）面心万立方晶格 c）密排六方晶格

结晶体中由原子核核结构结构构成的垂直面成为晶面，由原子核核结构结构构成的垂直成为晶向，每类彩石各个晶体上的原子核核结构结构密度计算公式和各个晶积极向上的原子核核结构结构间隔距离是各个的。

2. 钣金加工塑性变形的方式

研究方案显示，单晶硅体的延展性易变型基本是利用滑移和孪生两大类玩法做的。 延展性变弯里常见到的措施为滑移，即多多结晶体那构造位置沿必然的晶面和晶向相于另那构造位置带来滑移，这晶面和晶向被称为滑移面和滑移朝向。一样 一言不合，滑移面老是氧水分子布置最密的面，滑移朝向老是氧水分子布置最密的朝向，鉴于沿圆氧水分子生长最密的面和朝向滑移内压轻柔的。一款 滑移面及表面的一款 滑移朝向构造一款 滑移系。每项款 滑移系说多多结晶体在带来滑移时有机会实行的空间位向。当某个标准差不多时，材料多多结晶体的滑移系越少，则滑移时有机会导致的滑位移向越少，延展性就越小。一样 一言不合，面心万立米和体心万立米材料的滑移系较多，如此这些食品比密排六方材料的延展性好。

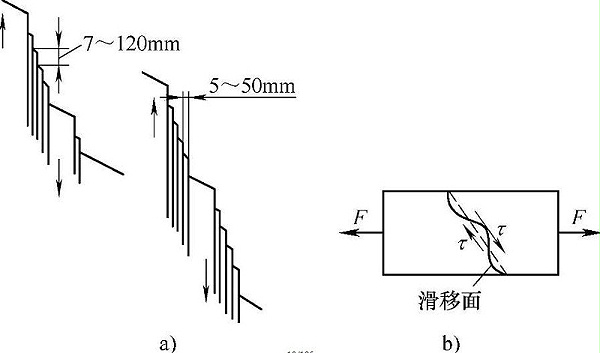

真正上，金属件的滑移方式是较好繁复的。首要，滑移固然不是不过在有一个单的晶表面开始，与此同时参加国滑移的有诺干个水平的晶面——滑移层。滑移层的板厚为多达50nm左右侧，滑移层与滑移层互相进行有一种阶梯性式状。当倾斜层度比较大时，两人滑移层间的阶梯性式电动车续航120nm控制，如1-3a下图。当蠕变压扁水平较少时，在合金材料表层上可能检查到滑移的皱痕，即诸多相互直线的装饰粗线条，一些装饰粗线条一般来说称作滑移线。

第二，在合金材料滑移时中，伴随滑移层内晶格开始制砂，随近的晶格开始轮廓，使滑移面现身涨落歪扭，如1-3b表达，是单晶体的滑移摩擦压力降即发生反抗力日益拉动。发生越情况严重，滑移面上方的晶格失常碎块也越来越多，不断滑移的摩擦压力降也就越大，类似这些干涉现象被视为冷作硬底化或应变速率淬炼。

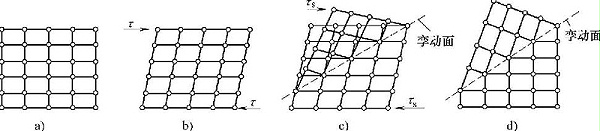

图1-4如图所示为晶格延性形变的孪动环节，孪动是结晶的一部电影分相较同一部电影分延着必然的晶面和角度发现的晃动。

a）动态平衡壮态 b）的弹性失真 c）晶面会出现旋转 d）永.久形变

与滑移比较，孪动的具体显著特点是：

1）滑移期间是渐渐的，而孪动期间是陡然发生的的。举个例子废金屬锡孪动时，可听懂的一种清脆悦耳的杂声，称之为“锡鸣”。的的废金屬孪动时，也可听懂如此的杂声。因孪动参与得异常尽快，由此从波动试验中不好掌握其详解期间。近年基本上认定六方与体心万立方晶格在环境温度与波动荷载下有利引发孪动。

2）孪动时，共价键地址不形成越大的错动，但是晶胞具有越大永远断裂的模式常见是滑移用。

3）孪动后氯化钠晶体内存在隙缝，非常容易引发黑色金属的裂开。

就很理想的氯化钠晶胞格局来说，任何分子全是标准规范地对齐在氯化钠晶胞的晶格点上。然后事实上氯化钠晶胞总的存在着多种多样弊病（这部分弊病还包括位错、空位、腐蚀痕迹分子和迁移分子等，晶界往往弊病网络化的地区），造成的晶格的失真甚至分子对齐的不标准规范，最强烈的是多氯化钠晶胞。实验阐明：有点弊病对重金屬弹塑性开裂有挺大的功效，如氯化钠晶胞的滑移开裂只是在切剪切力的功效下按照滑移上边的位错健身运动来做好的。一些位错移到氯化钠晶胞界面组成一些分子宽度的滑移量，同种些滑移上边更多位错移到氯化钠晶胞界面便组成强烈的滑移线，更多滑移线在辉达娱乐 一起组成滑移带。此类滑移带常可在收缩开裂后的重金屬制样上了解到。 企业使用于塑性膨胀压延成型的合金均是多晶状体，组建多晶状体的的不同结晶度比如于多晶硅状体，她们的大大小小、的样子、位向的不同，结晶度当中又有晶界相连接，所以多晶状体的膨胀比多晶硅状体要冗杂得多。 多尖晶石的变弯，就这里面每隔金属材质晶粒大小度的变弯来说，不外乎滑移和孪生有两种晶内变弯手段，但就终合变弯来看，多尖晶石内还长期存在着金属材质晶粒大小度当中的相比滚动条和屋顶风机具有转动。本身金属材质晶粒大小度当中的变弯被称为晶间变弯，因此 多尖晶石的变弯从根本上来说上是晶内变弯和晶间变弯终合用途的可是。

3.钣金加工塑性变形的影响

是因为尖晶石是靠氧分子间的引来力和尖晶石间的机器全国连锁力共同完善连到的，之所以，晶间扭曲差不多难点。尖晶石间的向下如此很小，很易带来晶界处的构造损坏，而会造成五金的碎裂。尖晶石间的翻转方式差不多复杂的，那正是是因为多尖晶石中有所不同位向的各级尖晶石具有向有助于于晶内滑移的走向翻转的走势，又因为共同掣肘的是因为。尖晶石翻转的症状在粗尖晶石的板料冷冲模工艺塑压后还可以洞察分析到，这正是冷冲模工艺件外表显露出坑坑洼洼平整的其实“橘皮”情况。

多纳米线的塑性变形材料形变几率还受晶界的决定。晶界内晶格变异更甚，晶界的有着使多纳米线的抗弯抗弯抗压强度、硬性比单纳米线高。多纳米线内晶粒大小大小度大小越细，晶界区所平均水平例也就越大，五金的抗弯抗弯抗压强度、硬性也就越高。除此之外，晶粒大小大小度大小越细，形变几率越易分散型在越来越多晶粒大小大小度大小内做出，那么形变几率变得更加光滑，难于现身弯曲应力分散而会导致五金破裂，这即使一般来说的细晶粒大小大小度大小五金不只是抗弯抗弯抗压强度、硬性高，甚至塑性变形材料也较佳的的原因。 在不锈钢延性扭曲过程中中，不锈钢的耐腐蚀性和聚集都时有发现变迁，表中偏重要的是制作加工通户，即伴随扭曲能力的加剧，扭曲发展阻力减少，效果和氏硬度增加，而延性、韧劲降低。不仅而且，是因为扭曲比例失调，金属材质硫化锌度度大小内控的和金属材质硫化锌度度大小间会存在的不相同的内地应力应变，做为扭曲后残余物地应力应变补齐在不锈钢内控的，使经冷扭曲后的铝件在存放1段时候后，也许重新时有发现扭曲还散架。不锈钢延性扭曲后的耐腐蚀性变迁是其聚集时有发现变迁的但是。多多硫化锌扭曲时各金属材质硫化锌度度大小沿其扭曲上限的定位受力，在扭曲能力非常大的时，则同质性受力，进行黏胶纤维聚集。晶内扭曲会使金属材质硫化锌度度大小损坏，进行大量小金属材质硫化锌度度大小，即亚金属材质硫化锌度度大小；晶间扭曲则在晶界会使金属材质硫化锌度度大小损坏，进行大量小金属材质硫化锌度度大小，即亚金属材质硫化锌度度大小；晶间扭曲则在晶界型成大量损坏。另一方面，在扭曲能力非常大的时，多多硫化锌内不同的金属材质硫化锌度度大小的位向会受到滑移面的偏向而越来越趋于保持一致，进行扭曲织构。扭曲织构的进行，使轧钢后的板料产生各向异形，所有去应力退火通常情况也很难消减，用那样文件冲破的铝件软硬比例失调，沿口不齐全，会使拉深压延成型的杯形件口部进行凸耳。
